파이프 피팅 및 부품

파이프 피팅 및 부품---고성능 산업용 배관 솔루션

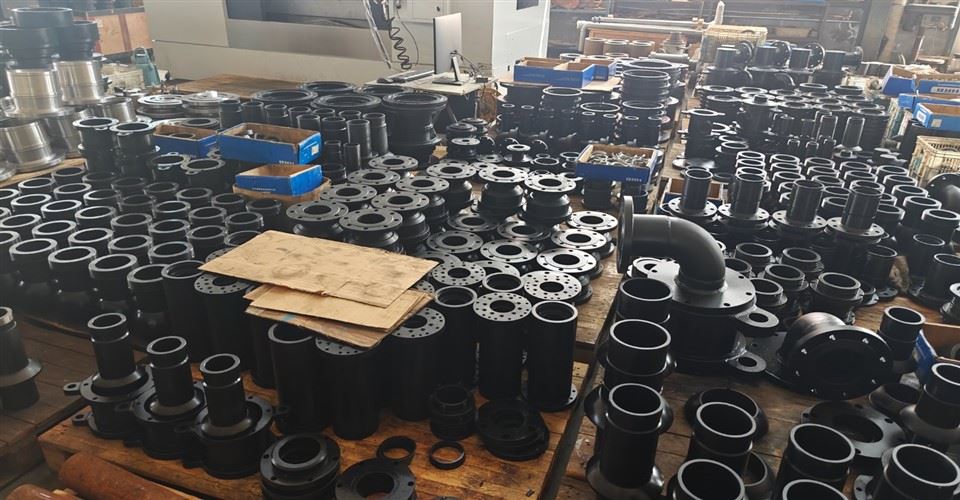

1. 팅쉬안 산업파이프 피팅 및 부품



산업용 파이프 피팅과 기계 부품은 현대 유체 아키텍처의 기계적 백본을 형성합니다.

극단적인 방향 응력, 압력 차이 및 엄격한 봉쇄 매개변수를 유지하도록 설계된 이러한 견고한 연결은 포괄적인 산업 네트워크 전반에 걸쳐 유량 분배를 조절합니다.



고강도-플랜지 및 넥 조인트: 파이프 섹션을 안전하게 볼트로 고정하거나 보조 밸브를 장착하도록 설계된 다중{0}}구멍 원형 앵커링 장치로, 견고한 융기면과 정밀한 드릴링 구성이 특징으로 완벽한 구조적 정렬을 보장합니다.



스레드 어댑터 및 커플링: 정밀한 외부 및 내부 스레딩 기능을 갖춘 높은-공차 가공 관형 섹션으로, 보조 분기에서 완벽한 기계적 잠금과 제로 누출 인터페이스를 촉진하도록 설계되었습니다.-



90도 플랜지 엘보우: 국부적인 난류 압력 강하를 완화하면서 미디어 경로를 직각으로 전환하도록 설계된 두꺼운-벽 방향 세그먼트입니다.



정밀 엔드-캡 및 씰 디스크: 정밀하게 가공된-다단계 동심 금속판은 견고한 베어링 하우징 또는 밀봉 블록을 위한 구조적 종료 및 안전한 기계적 장착을 제공합니다.-



2. 첨단 제조 공정



단조 및 구조적 성형: 무거운 원강 빌렛은 내부 결정 경계를 정렬하기 위해 고온 산업 단조를 거쳐 인장 강도를 최대화하고 고압 쉘의 기본 기하학적 프로파일을 생성합니다.-



정밀 CNC 기계 터닝: 컴퓨터 수치 제어(CNC) 선반을 활용하여 단조 블랭크를 미세-정밀 면-절단과 깊은 동심 내부 보링을 거쳐 정확한 내경, 부드러운 결합 단계 및 목표 벽 두께를 실현합니다.



스레딩 및 볼트-구멍 드릴링: 자동 가공 장치로 고정밀 외부/내부 나사 패턴을 절단합니다. 플랜지 변형의 경우 다중-스핀들 드릴링 장비가 표준화되고 대칭적으로 배치된 볼트 배열을 실행합니다.



표면 처리-마감 및 보호 코팅: 가공된 부품은 운송 및 보관 중 대기 산화를 방지하기 위해 부식 방지 흑색 산화물, 아연-도금 또는 오일 처리된 표면 변환 층을 받기 전에 포괄적인 쇼트 블라스팅을 거칩니다.-



품질 보증 프로토콜: 모든 배치는 국제 엔지니어링 표준(ASME/ANSI/DIN)에 따라 치수 마이크로{0}캘리퍼스 검사와 스레드 게이지 검증을 거쳐 현장 현장 통합에 결함이 없음을-보장합니다.



3. 제품사양



품목	원자재	표준 크기 범위	압력 등급 등급
헤비-듀티 플랜지	탄소강 / 합금강	DN50 - DN600(2" - 24")	클래스 150/300/600(PN16-PN100)
스레드 커플링	단조 탄소강	DN15 - DN100(1/2" - 4")	3000파운드 / 6000파운드 / 9000파운드
플랜지 엘보우(90도)	주강 / 단조강	DN50 - DN400(2" - 16")	PN16 / PN25 / PN40
가공된 씰 디스크	스테인레스/고급-강	맞춤 가공(최대 500mm)	고압-진공에서 초고압까지-고압



4. 핵심 애플리케이션



석유화학 및 정유 파이프라인: 복잡한 정제 모듈을 통해 휘발성 탄화수소, 가스 및 고온-화학 공정 흐름을 안전하게 전달합니다.



발전 시스템: 기존 화력발전소와 원자력 발전소 내에서 중요한 고압 증기 라인, 냉각탑, 보일러 급수 네트워크를 관리합니다.



물 분배 및 시립 유틸리티: 지자체의 대용량 수처리 시설, 처리 공장,-장거리 대량 유통 인프라에서 서비스를 제공합니다.



중장비 제작: 대규모-유압 조립품, 제조 장비, 산업용 펄프/종이 생산 시스템에 통합됩니다.



HVAC 및 건설: 대규모-건축 및 인프라 프로젝트.





5. 엔지니어링 장점



우수한 마모 및 압력 피로 저항: 단조강의 최적화된 내부 입자 구조는 미세한 균열을 형성하지 않고 심각한 압력 서지 및 주기적 열팽창을 처리합니다.



누출-무료 작동 수명: 정밀한 나사산 피치와 미세 연삭된 밀봉면이 결합되어 기계적 조인트 성능 저하를 최소화하고 유지 관리 중단 시간을 대폭 줄여줍니다.



유니버설 디자인 상호 운용성: 전 세계 표준화 측정항목을 엄격히 준수하므로 교체 시기가 빨라지고-글로벌 자산 유지 관리가 원활해집니다.



부식 저항: 보호 코팅으로 열악한 환경에서도 수명을 연장하고 교체 빈도를 줄입니다.



비용 효율성: 대량 생산과 긴 수명은 -비부식성 응용 분야에서 스테인레스 스틸과 같은 대체재에 비해 탁월한 가치를 제공합니다.-



다재: 다양한 크기와 구성으로 맞춤형 시스템 설계를 지원합니다.



파이프 피팅 및 부품을 찾고 계시다면 상담을 환영합니다. 감사합니다.
